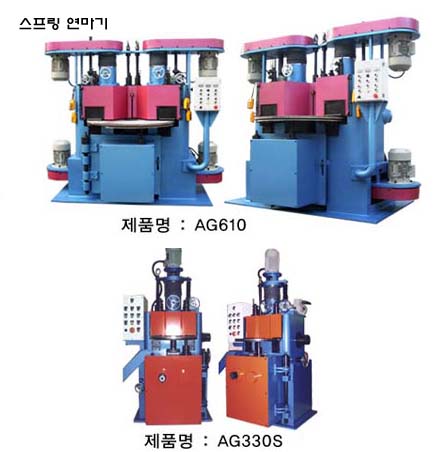

| ▣ 제품설명 :
|
스프링의 좌면연마
1. 압축코일스프링의 좌면연마 목적은 직각도 좋게 함으로써 하중의 편심, 좌굴을 방지, 끝단에 의한 상대 부품의 손상을 방지 일반적으로 1mm이하의 세선의 경우 스프링 지수(D/d)가 10을 넘는 스프링은 연마공정을 생략하여도 정밀도 상에 문제는 없다.
2. 일반적인 작업 조건
-양단 좌면연삭의 범위는 3/4권(270도)이 좋으며, 선단두께는 선경의 1/4정도까지 연마
3. 직각도와 드레싱
-드레싱의 목적 : 연삭도중 기공이 막혀 입자가 생성작용이 어려울때 드레싱을 하여 연삭숫돌의 입자 막힘 개선하고 새로운 입자를 나오게 한다 스프링의 직각도는 연마작업에서 결정되어지는 것이 아니라 대부분 코일링시의 형상(양단 0.5권부의 간격)및 총권수에 따라서 크게 좌우된다 연마작업에 직각도가 결정되는 요소는 다음과 같다.
-연마기에 투입되는 스프링의 양이 적정한지 확인하고 붓싱의 내경과 스프링의 외경과의 간격이 직각도에 큰 영향을 미친다. 붓싱의 내경은 스프링의 외경 +, 최대공자 + (0.2-0.4mm)정도의 제작공차로 결정한다
3)적절한 드레싱으로 항상 평활한 연삭숫돌을 유지해야 한다.
4)직각도는 스프링의 권수와 밀접한 관계가 있다.
다음은 스프링의 소수점이하 권수에 따라 직각도가 잘 나오는 순위를 나타내고 있다.
(ex) 3/4권>1/2권>1/4권>전권
|
